🏋️ Exercices supplémentaires

Dans cette section, il y a des exercices supplémentaires pour vous entraîner. Ils suivent le même classement de difficulté que précédemment.

⚖️ Exercice supplémentaire 1 : Approximation d'une fonction 2D avec un MLP

Cet exercise propose l'entraînement d'un MLP avec des données en 2D.

Objectif : Entraîner un MLP pour approximer la fonction suivante :

$$y = \sin(X_1) + \cos(X_2)$$

où \((X_1, X_2) \in [-2,2]^2\), et visualiser la prédiction du modèle par rapport à la fonction réelle.

Consigne :

1) Générer N = 800 points aléatoires \((X_1, X_2)\) dans \([-2,2]\) et calculer \(y\) en suivant la fonction.

2) Standardiser les entrées pour le MLP.

3) Créer un MLP simple :

  • EntrĂ©e : 2 features
  • 2 couches cachĂ©es de 64 neurones avec activation Tanh
  • Sortie : 1 prĂ©diction

4) Entraîner le modèle avec Adam et MSE loss pendant 1000 epochs.

5) Ajouter early stopping avec patience = 20 et tolerance = 0.1.

6) Préparer une grille 2D pour visualiser la fonction réelle et la prédiction du modèle.

7) Afficher sur une seule figure 3D :

  • Surface rĂ©elle en vert transparent
  • Surface prĂ©dite par le MLP en orange semi-transparent
  • Ajouter une lĂ©gende pour distinguer les surfaces

8) Tracer l'évolution de la loss pendant l'entraînement pour vérifier la convergence.

9) Refaire un test avec des données bruitées (ajouter un bruit gaussien de moyenne 0 et écart-type 0.6 à y) et observer l'impact sur la prédiction du MLP.

Questions :

10) Que remarquez-vous sur la capacité du MLP à approximer la fonction sous-jacente malgré le bruit ?
11) Que se passe-t-il si vous augmentez ou diminuez le niveau de bruit ?
12) Comment l’early stopping impacte-t-il l’apprentissage ?

Astuce :

  1. Pour l'early stopping, stocker la meilleure loss et un compteur d'epochs sans amélioration.
  2. Pour la visualisation, utiliser ax.plot_surface pour les surfaces et Patch pour la légende.
  3. La standardisation permet au MLP de mieux converger.
  4. Vérifier la loss finale pour s'assurer que le modèle a appris correctement la fonction.
  5. Pour générer le bruit, utilisez 0.6 * torch.randn_like(y_clean).

Astuce avancée :

Voici le code pour la visualisation 3D avec Matplotlib :

x1g, x2g = torch.meshgrid(
torch.linspace(-2, 2, 80),
torch.linspace(-2, 2, 80),
indexing="ij"
)

Xg = torch.cat([x1g.reshape(-1,1), x2g.reshape(-1,1)], dim=1)
Xg_std = (Xg - X_mean) / X_std

with torch.no_grad():
    y_true_grid = (torch.sin(x1g) + torch.cos(x2g))
    y_pred_grid = model(Xg_std).reshape(80, 80)
    y_pred_train = model(X_stdized)

fig = plt.figure(figsize=(9,7))
ax = fig.add_subplot(111, projection='3d')
ax.set_title("MLP 2D avec Early Stopping")
ax.set_xlabel("X1"); ax.set_ylabel("X2"); ax.set_zlabel("y")
ax.set_xlim(-2, 2); ax.set_ylim(-2, 2); ax.set_zlim(-2, 2)
try:
    ax.set_box_aspect((1,1,1))
except Exception:
    pass
ax.view_init(elev=25, azim=35)

ax.plot_surface(x1g.numpy(), x2g.numpy(), y_true_grid.numpy(),
                cmap="Greens", alpha=0.45, linewidth=0)
ax.plot_surface(x1g.numpy(), x2g.numpy(), y_pred_grid.numpy(),
                cmap="Oranges", alpha=0.70, linewidth=0)
legend_elements = [
    Patch(facecolor="tab:green", alpha=0.45, label="Surface vraie"),
    Patch(facecolor="tab:orange", alpha=0.70, label="Surface MLP")
]
ax.legend(handles=legend_elements, loc="upper left")


plt.tight_layout()
plt.show()

RĂ©sultats attendus :

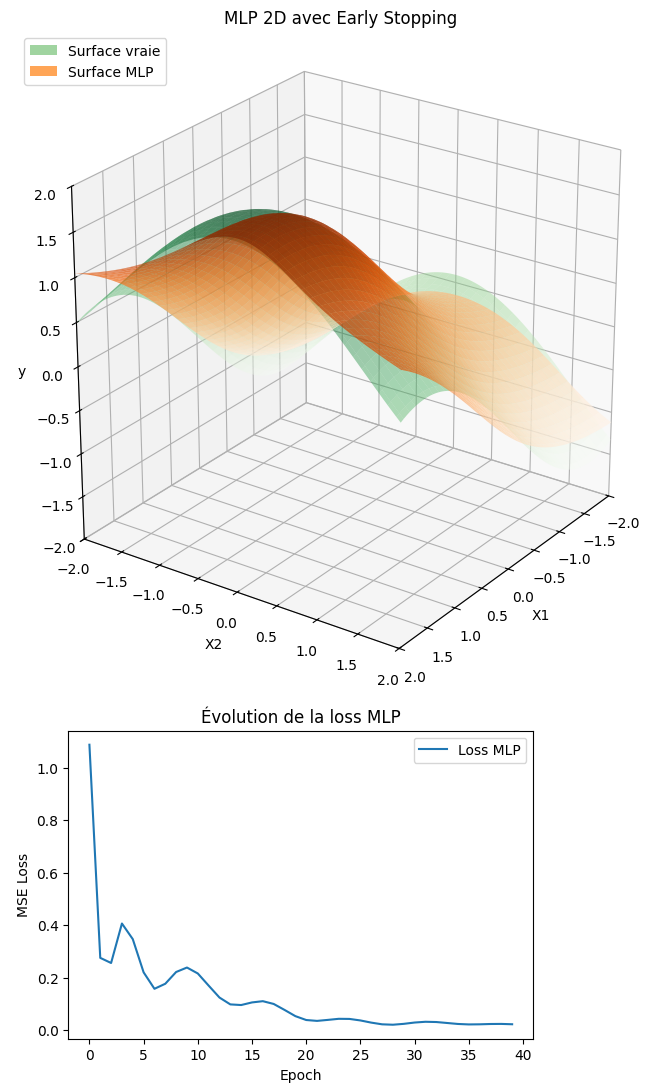

  • Voici un exemple de la figure 3D attendue pour les points 1 Ă  8 de la consigne avec la surface rĂ©elle (verte) et la surface prĂ©dite par le MLP (orange) :
RĂ©sultat attendu MLP 2D

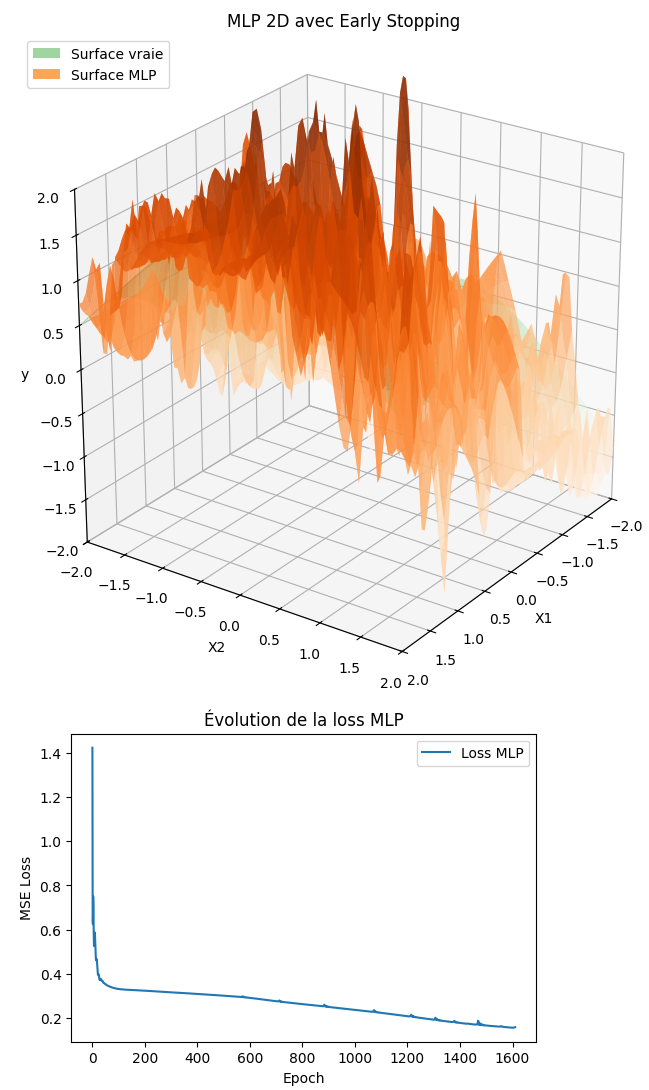

  • Voici un exemple de la figure 3D attendue pour le point 9 de la consigne avec la surface rĂ©elle (verte) et la surface prĂ©dite par le MLP (orange) :
RĂ©sultat attendu MLP 2D

⚖️ Exercice supplémentaire 2 : Comparaison de deux MLP avec torchsummary

Dans cet exercice, vous allez comparer deux MLP pour approximer une fonction non linéaire. L'objectif est d'observer l'impact de la taille du réseau sur la performance et de comprendre comment torchsummary permet d'évaluer la structure du modèle.

Objectif :

  • Comprendre comment la taille et la complexitĂ© d'un MLP influencent la qualitĂ© des prĂ©dictions.
  • Utiliser torchsummary pour visualiser le nombre de paramètres et la structure du rĂ©seau.
  • Comparer deux MLP sur une mĂŞme fonction et interprĂ©ter leurs rĂ©sultats.

Consignes :

1) Générer un jeu de données avec la fonction non linéaire suivante :

import torch
torch.manual_seed(0)
N = 200
X = torch.linspace(0, 3, N).unsqueeze(1)
y = torch.exp(X) + 0.1*torch.randn_like(X)  # fonction exponentielle bruitée

2) DĂ©finir deux MLP avec nn.Module et une activation Tanh :

  • Petit MLP : 2 couches cachĂ©es de 5 neurones chacune
  • Grand MLP : 2 couches cachĂ©es de 50 neurones chacune

3) Entraîner les deux modèles avec Adam et nn.MSELoss() pendant 2000 epochs et learning rate 0.01.

4) Utiliser torchsummary pour afficher la structure et le nombre de paramètres de chaque modèle.

5) Tracer les prédictions des deux MLP sur le même graphique ainsi que la fonction vraie.

6) Comparer les performances et interpréter les résultats à l’aide du résumé des modèles.

Astuce avancée :

  • Pour torchsummary, vous pouvez faire :
from torchsummary import summary
summary(model, input_size=(1,))
  • Stockez les pertes Ă  chaque epoch pour tracer l'Ă©volution et vĂ©rifier la convergence.
  • Le petit MLP a moins de paramètres et risque moins de sur-apprentissage, mais peut ĂŞtre limitĂ© pour des fonctions très complexes.
  • Le grand MLP peut sur-apprendre le bruit si le dataset est petit ou bruitĂ©.

RĂ©sultats attendus :

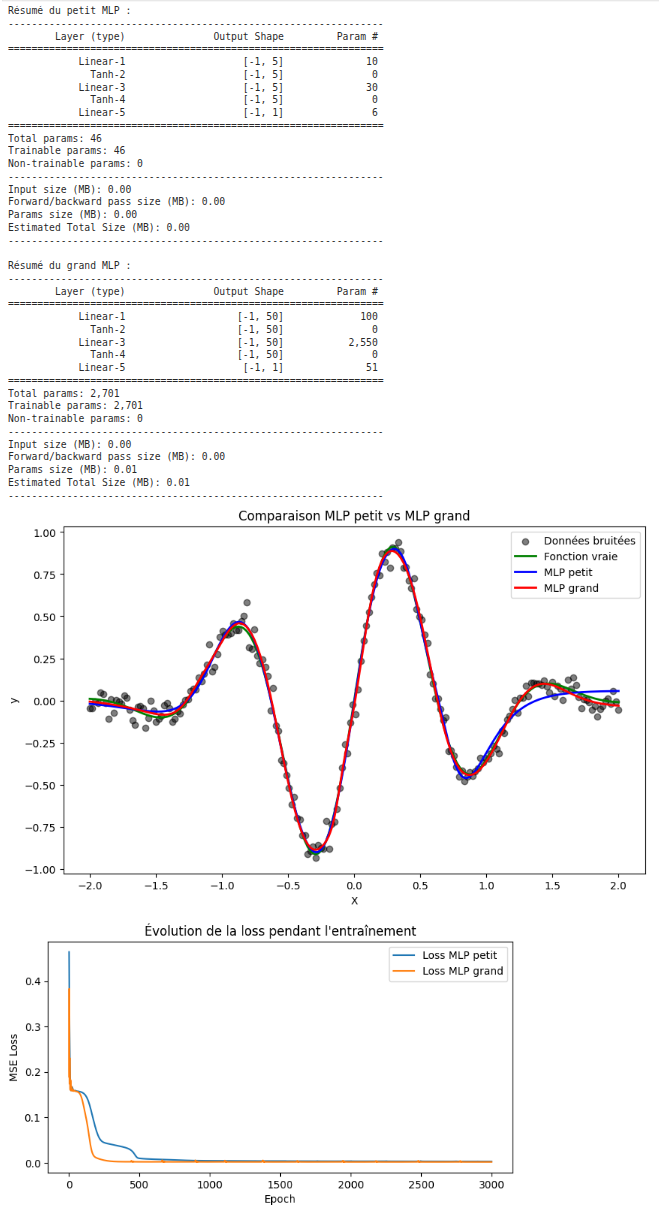

  • Une figure montrant les prĂ©dictions des deux MLP et la fonction vraie comme celle ci-dessous.
  • Le rĂ©sumĂ© des modèles avec le nombre de paramètres et la structure (torchsummary).
  • Discussion : quel MLP capture mieux la fonction ?
RĂ©sultat attendu MLP
